1、前言

  泽皓彩石金属瓦适用于别墅、中高档住宅等各类建筑坡屋顶的屋面铺装或坡屋顶局部装饰， 也适用于建筑物的平改坡和旧屋面翻新工程。泽皓彩石金属瓦应用于屋面排水坡度 15°～ 90° 的坡屋面防水层。泽皓彩石金属瓦是一种具有装饰与防水双重功能的新型屋面瓦材，瓦片安装采 用了独特的防水、防风设计与钉固安装技术，结合坡屋面有效的防水系统，不仅美化了建筑外观形 象，更是提高了屋面的使用耐久性。

多年来，在混凝土、钢结构、木结构等建筑领域，总结了宝贵的施工经验，为能在国内做出优 质的、使用年限长的金属屋面工程，特别对于主材、辅材、收口配件、固定件等，有专项要求，为 此，特制定本手册，以供施工指导使用。

2、材料

本手册适用于如图 1-1、图 1-2、图 1-3、图 1-4 所示的泽皓彩石金属瓦，其它形状泽皓彩石金属瓦的铺设可参考本手册的要求，并结合瓦片自身形状予以局部调整。

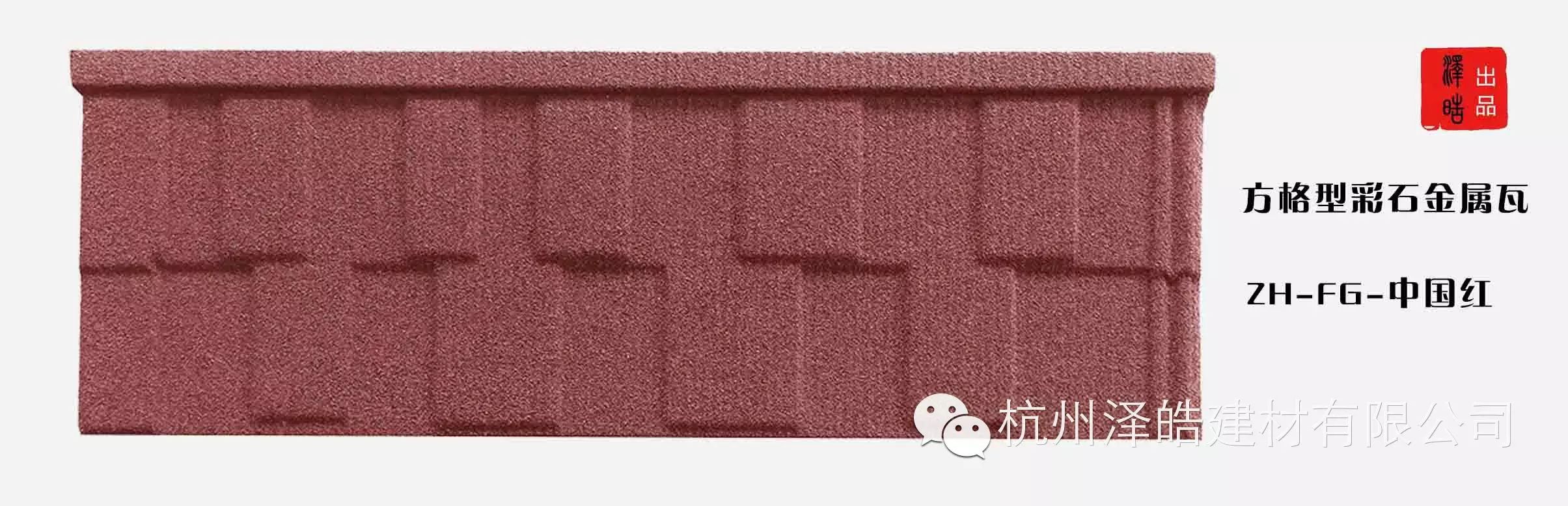

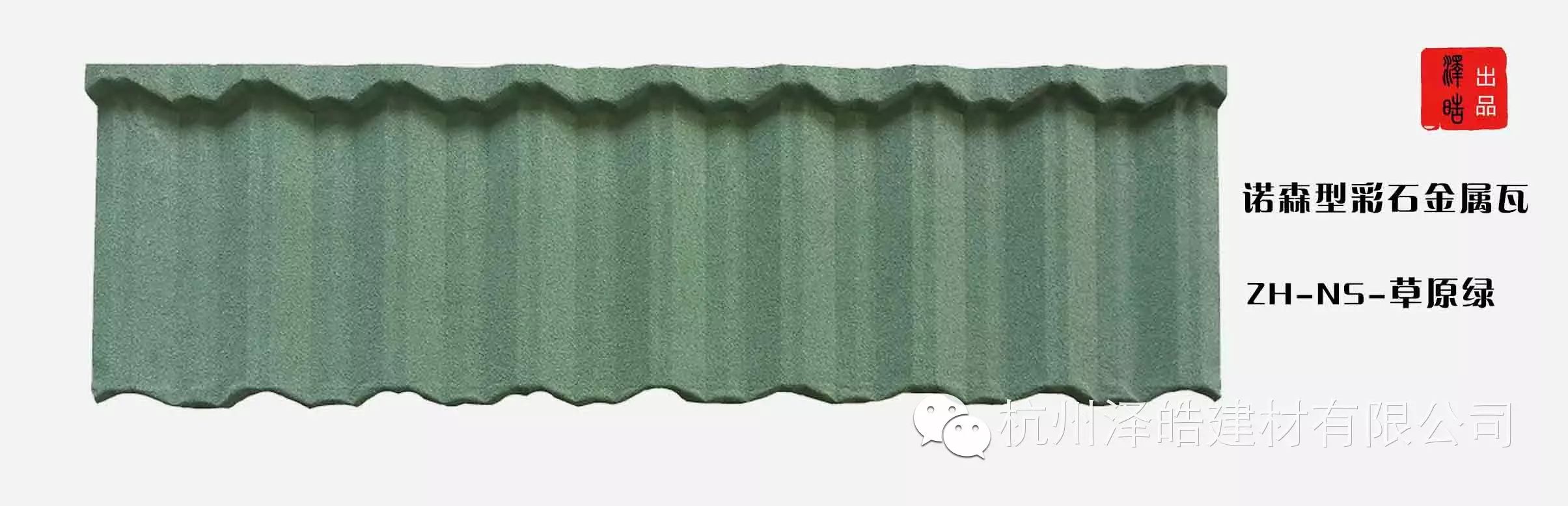

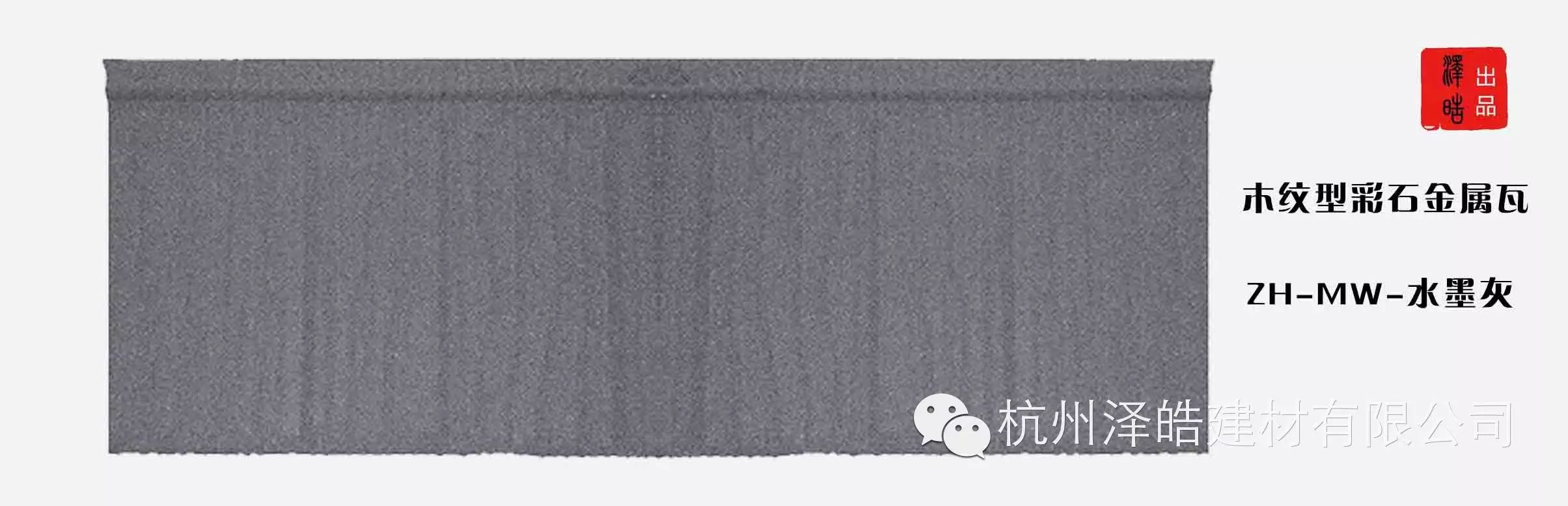

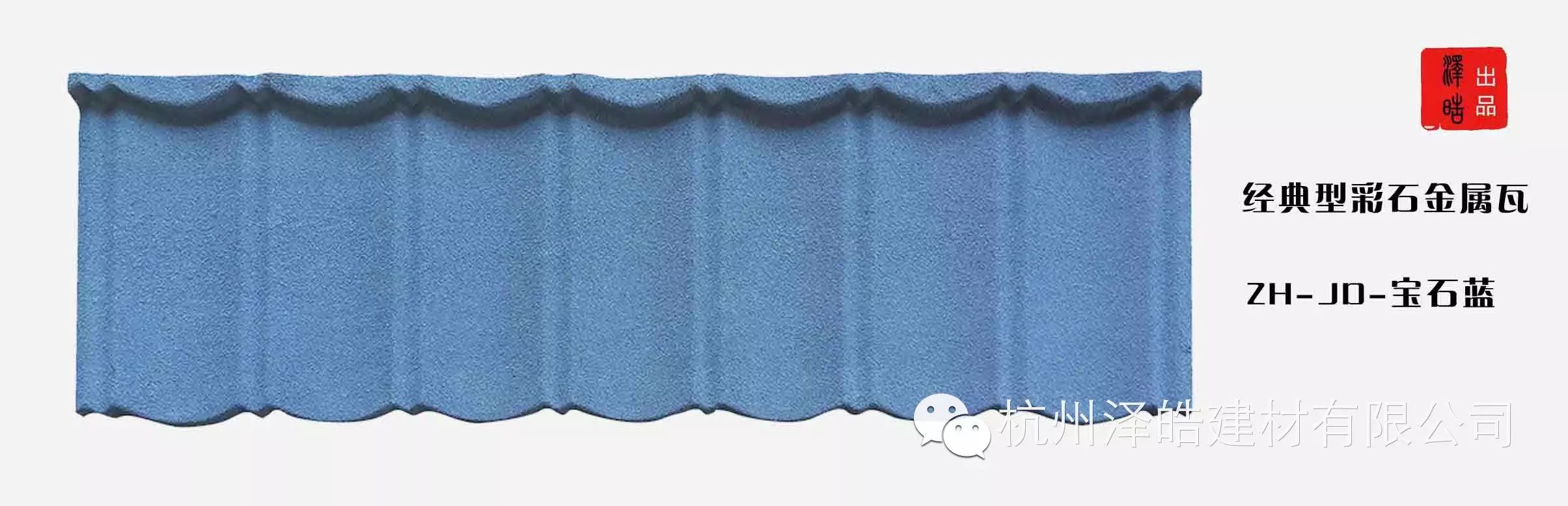

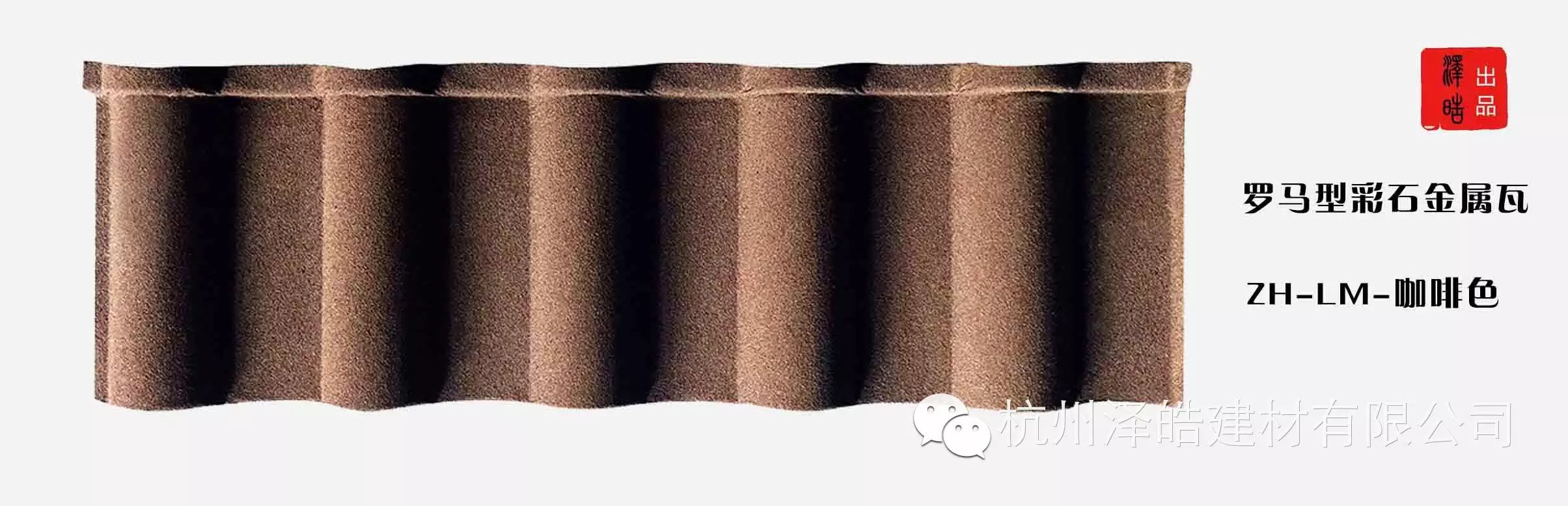

2.1 泽皓彩石金属瓦产品示意图

2.2 泽皓彩石金属的尺寸 、泽皓彩石金属瓦的长度与宽度尺寸应符合（表 1 ）的规定。

泽皓彩石金属瓦的长度与宽度尺寸

注：泽皓彩石金属瓦长度与宽度的尺寸偏差为±0.5%。

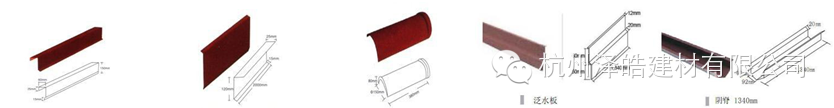

2.3 泽皓彩石金属瓦配件

山墙板        檐板         圆形脊瓦    泛水板        天沟

3、安全措施

3.1 在施工过程中，必须遵守“先防护、后施工”的规定，施工人员必

须佩戴安全帽、穿工作 服、软底鞋，严禁在没有任何设防的情况下违

章作业。

3.2 施工现场一切用电设施须安装漏电保护装置，施工用电动工具须正确按操作标准使用。

3.3 泽皓彩石金属瓦施工时的安全技术、劳动保护等应按国家有关规定执行。

3.4 泽皓彩石金属瓦施工时除应按本手册执行外，凡本手册未涉及部分均应符合《屋面工程技术 规范（GB50345-2004）》、《屋面工程质量验收规范（ GB50207-2012）》及《坡屋面工程技术 规范（GB50693-2011）》的有关规定。

4、主要施工机具

施工机具图片： 设备名称：304 不锈螺纹钢钉专用气枪、钢排钉专用气枪、手动切割机、304 不 锈钢螺纹卷钉、空压机、翻边钳子、铁皮剪、水泥钢排钉。

5、施工一般规定

5.1 泽皓彩石金属瓦施工环境温度宜为 5℃～35℃。环境温度低于 5℃时，采取加强防护措施。

5.2 施工人员施工时应穿胶底软鞋，并且尽量避免或减少踩踏已铺设好的泽皓彩石金属瓦面，对于易被踩踏的部位，如老虎窗四周，宜衬垫柔软材料作为临时防护，以免损坏产品。

5.3 穿过屋面防水层的管道、设备或预埋件等必须在泽皓彩石金属瓦铺设施工前安装完毕。

5.4 泽皓彩石金属瓦安装完毕后即为最终成品，保证安装全过程中不损坏泽皓彩石金属瓦表面是十分重要的环节，因此应注意以下几点：

5.4.1 现场搬运泽皓彩石金属瓦制品时必须带手套，吊运泽皓彩石金属瓦时必须绑扎牢 固，应轻抬轻放，不得拖拉；

5.4.2 现场切割过程中，切割机械的底面不宜与泽皓彩石金属瓦表面直接接触，要求垫木板 或胶皮板材；

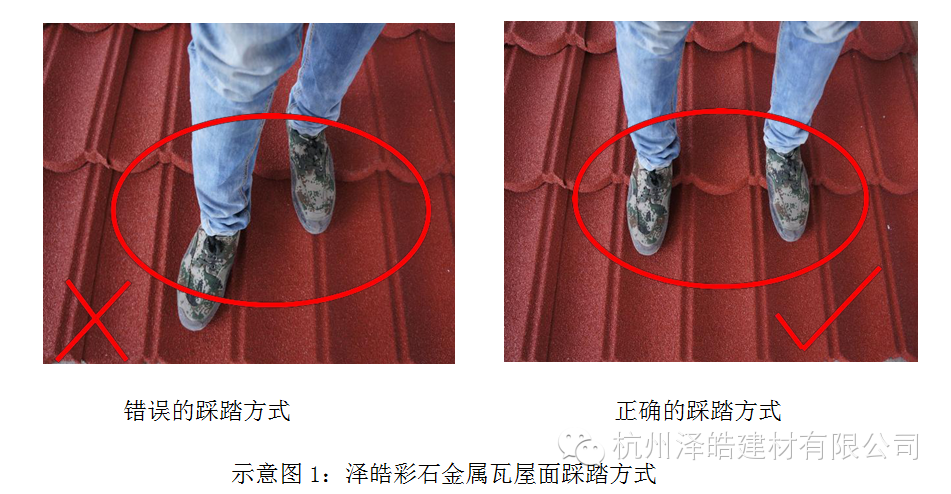

5.4.3 施工人员在泽皓彩石金属瓦上行走时，须踩踏在瓦槽与挂瓦条的结合部位上，严禁在 瓦上面跳 动、踩踏或随意敲打等；(示意图 1）

5.4.4 施工人员携带的工具等应放在工具袋中，如放在屋面上应放在专用的布或其他片材上；

5.4.5 板面铁屑与边角料清理，板面在切割和钻孔中会产生铁屑，这些铁屑和边角料必须及时 清除，不可过夜；

5.4.6 用后的密封胶筒等均应及时清理。

注：在施工过程中，以及上泽皓彩石金属瓦屋面行走时不能穿硬底鞋或皮鞋。

6、泽皓彩石金属瓦铺设施工

6.1 施工基面要求

6.1.1 屋面结构层为钢筋混凝土现浇坡屋面基层；

6.1.2 屋面基层须平整坚实，不得有疏松、起沙、起皮现象；

6.1.3 施工所需的脚手架（脚手架应与屋檐保持一定的间距）及垂直运输工具搭设完毕，临电 通到屋面上。

6.2 主要施工流程（仅供参考，施工时按设计要求进行）

施工前准备 → 基面处理 → 节点（出屋面管道、泛水、天沟等）部位加强防水层处理 → 防 水垫层铺设 → 顺水条铺设 → （或设计要求需要做保温材料铺设的 ）→ 挂瓦条铺设 → 泽皓 彩石金属瓦铺设 → 整体、组织验收 → 收尾、结束工程。

6.3 屋面弹线、顺水条与挂瓦条安装

6.3.1 屋面弹线：（示意图 2）

(1) 顺水条弹线：顺水条间距为≤750 ㎜；

(2) 挂瓦条弹线：挂瓦条间距（从下至上）第一行为 345 ㎜，第二行开始依次为：经典型挂瓦 条间距为 370mm、诺森型与木纹型挂瓦条间距为 365mm、罗马型挂瓦条间距为 360mm，到屋脊的 最后一行间距不大于 355 ㎜～365 ㎜。

         示意图 2：顺水条和挂瓦条布局

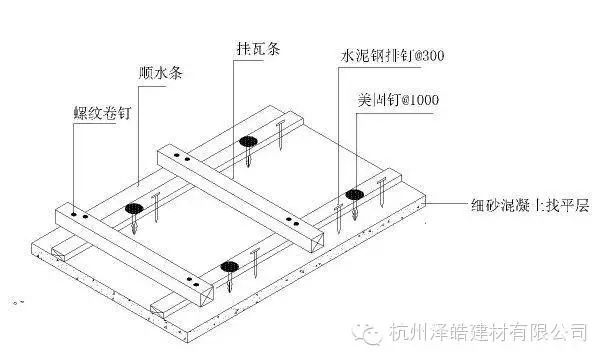

6.3.2 顺水条与挂瓦条安装：（示意图 3）

(1) 顺水条安装

① 沿着顺水条排布线，将顺水条与基层屋面用钢钉固定牢固，顺水条二端再用膨胀螺栓加固；

② 顺水方向上应一根接一根保持连续，及时调整顺水条表面平整；

③ 顺水条与屋面基层结构固定牢固。

(2) 挂瓦条安装

①沿着挂瓦条排布线，将挂瓦条与顺水条用泽皓彩石金属瓦专用钉或螺纹卷钉连接牢固。水平方向上应一根接一根保持连续。首排挂瓦条（在檐口位置）与第二排挂瓦条间距应在 320-340mm 左右， 最后一排挂瓦条间距也应控制在 320-340mm 左右。第二排以上根据瓦片型号规格的不 同、分别按照经典型挂瓦条间距为 370mm、诺森型与木纹型挂瓦条间距为 365mm、罗马型挂瓦条间距为

360mm）的间距钉挂瓦条。

②为确保挂瓦条在一个平面上，安装挂瓦条时，应拉水平调准线，在焊接时应随时检查并及 时调整挂瓦条表面平整。

③在屋脊、山墙边、人字形外沿边处，为配合脊瓦和金属收边的安装要求，用防腐木垫块将 木方龙骨高度增加 40mm，特殊屋面可根据实际情况处理。

④挂瓦条应分挡均匀、铺设平整牢固；瓦面平整、行列整齐、搭接紧密、檐口平直。

(3)顺水条和挂瓦条的验收

①排布间距验收：除了檐口处和屋脊两侧的挂瓦条间距小于 340mm 外，挂瓦条的标准间距为： 经典型挂瓦条间距为 370mm、诺森型与木纹型挂瓦条间距为 365mm、罗马型挂瓦条间距为 360mm； 顺 水条的标准间距为 750mm。

②平整度验收：对每一个屋面的挂瓦条拉线，并用靠尺测平整高差，允许误差 4mm。

③稳固性验收：检查顺水条与挂瓦条有无松动，与基层是否连接牢固。

示意图 3：顺水条与挂瓦条安装

6.4 泽皓彩石金属瓦的铺设

6.4.1 泽皓彩石金属瓦在安装前，应首先对屋面进行检查，确保屋面平整。

6.4.2 每片主瓦钉钉固定时，至少不少于 5 个钉子；圆脊瓦钉钉固定时，单侧钉子不少于 3 个； 方脊瓦钉钉固定时，单侧钉子不少于 5 个钉子。

6.4.3 泽 皓 彩石金属瓦固定时，应采用泽皓彩石金属瓦专用钉、使用泽皓彩石金属瓦专用枪固定。另外，当屋顶为钢结构屋架、且采用金属方管作为挂瓦条时，则需要采用高强镀锌自攻 螺丝固定，钉完之后，钉眼 处需要用修复套装修复处理过。

6.4.4 每行主瓦搭接时，应根据具体的屋面结构，确定是从左至右，还是从右至左，右下至上、 错缝搭接铺设。原则是：减少损耗、提供效率的同时能保证屋面施工的美观和平整。

6.4.5 泽 皓 彩石金属瓦铺设完毕后，应对屋面进行清理检查，保证泽皓金属瓦固定牢固、密封严 密完整、表面平整无损伤。

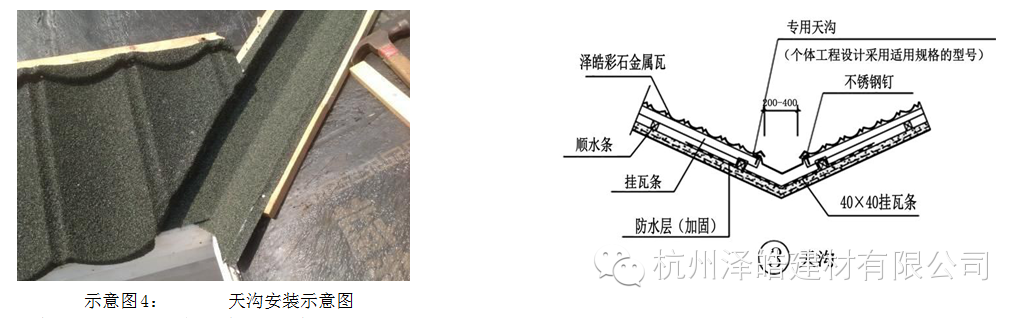

6.4.1 天沟铺设（示意图 4）

(1) 主瓦侧面在天沟处下折宽度不小于 50 ㎜。

(2) 混凝土屋面天沟采用防水卷材时，防水卷材应由沟底上翻，且盖住两端下沿的顺水条，垂 直高度不应小于 150 ㎜。

(3) 天沟部位两边应增设防水垫层附加层，宽度不宜小于 1000mm。 (5) 天沟板选用泽皓彩石金属瓦专用天沟板。

(6) 对特殊节点，我们将采用定制的专用天沟板。

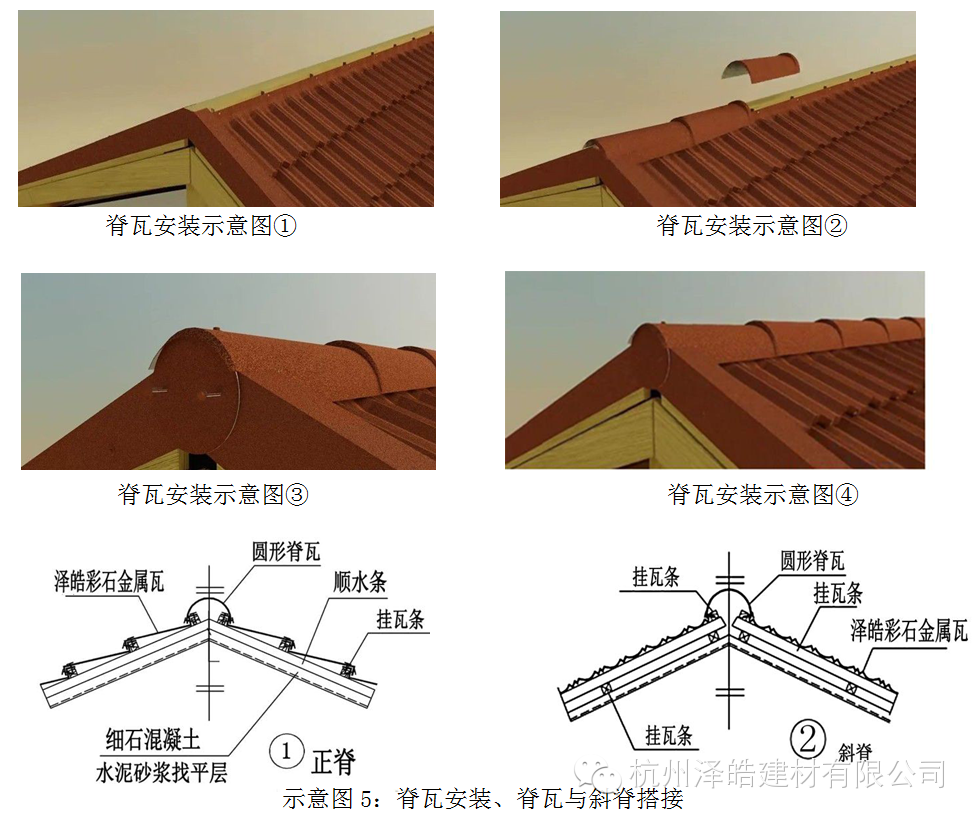

6.4.2 屋脊铺设（示意图 5）

(1) 脊瓦两侧端口均应做封堵处理，要求严密、平整、美观。 (2) 主瓦在脊瓦条侧面的上折宽度不小于 50 ㎜。

(3) 脊瓦之间应搭接严密，间距均匀；脊瓦与斜脊接缝应严密，顺直平整，无起伏和渗漏部位， 屋脊与斜脊的接缝需用密封材料密实。

(4) 屋顶脊瓦选用泽皓彩石金属瓦专用脊瓦配件。

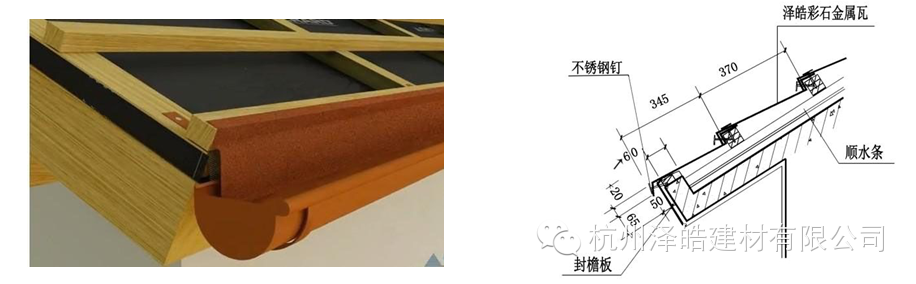

6.4.3 屋檐铺设（示意图 6）

(1) 主瓦伸出封檐板的长度宜为 30 ㎜。

(2) 檐口部位应增设防水垫层附加层，宽度不宜小于 900mm。 (3) 屋檐为檐沟时，檐口瓦伸出檐口铺设、且伸出檐口 30mm。

(4) 屋檐无檐沟时，檐口处采用通风檐板进行封檐，通风檐板上端直接固定在挂瓦条上、下端 采用通长木条与墙体进行固定。

(5) 通风檐板选用泽皓彩石金属瓦专用通风檐板。

示意图 6：檐板安装

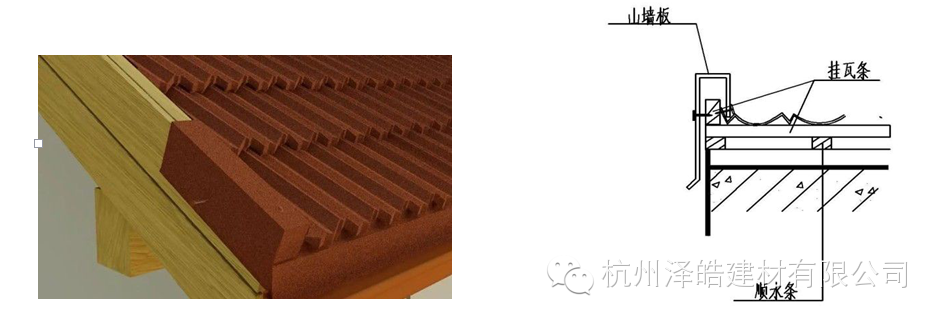

6.4.4 山墙封檐铺设（示意图 7）

(1) 主瓦侧面在立面墙体处折边宽度不小于 50 ㎜。

(2) 彩石金属瓦折边收口后，采用山墙板，用泽皓彩石金属瓦专用钉固定在两侧的挂瓦条 上，且覆盖住彩石金属瓦折边部分。

示意图 7：山墙安装

6.4.5 穿过屋面的管道四周铺设（示意图 8）

(1) 所有泛水板与立面墙搭接部位，泛水板应覆盖主瓦上折部分，并用钢钉钉实， 然后用中 性耐候密封胶密实封严，保证无渗漏点。

(2) 泽皓彩石金属瓦铺设到管道时，应根据管道口径大小，采用 0.8 厚彩色钢板（300 ㎜

×300 ㎜） 为材料，在其中心位置用开孔器开孔至管道能够顺延套进去，钢板下端口形成喇叭口， 钢板上端口 与管道的结合部缝隙处先采用耐候密封条填实，再用中性耐候密封胶密封处理。

(3) 穿出屋面管道的泛水上部应用中性耐候密封胶封边。 (4) 泛水板用泽皓彩石金属瓦专用泛水板。（示意图 9）

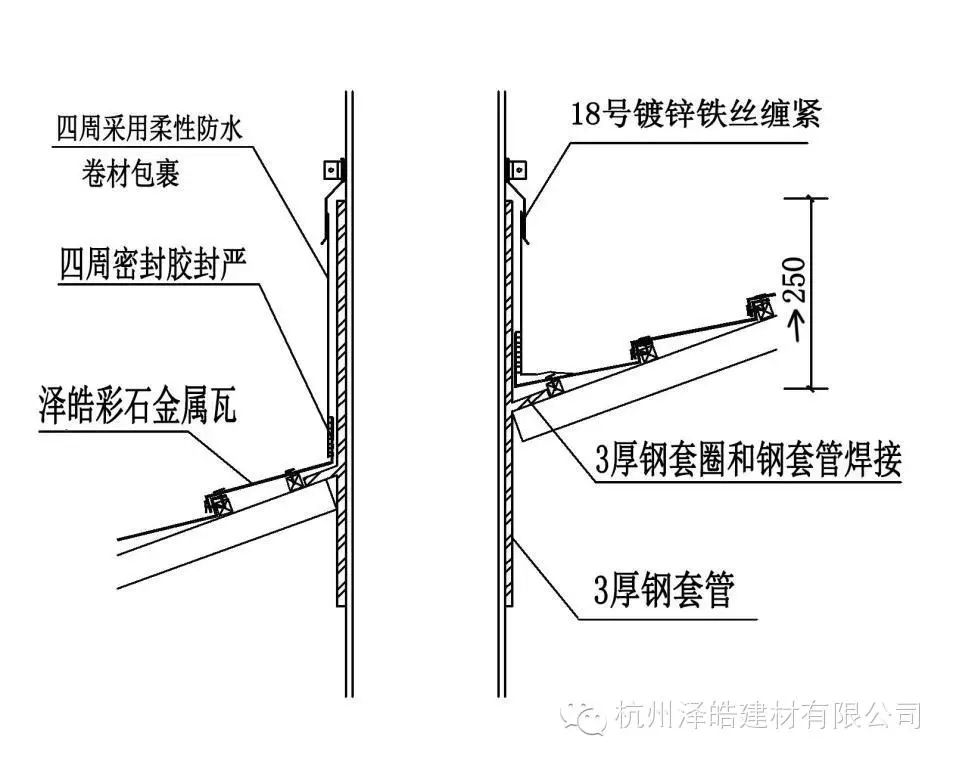

示意图 8：穿出屋面管道的泛水做法

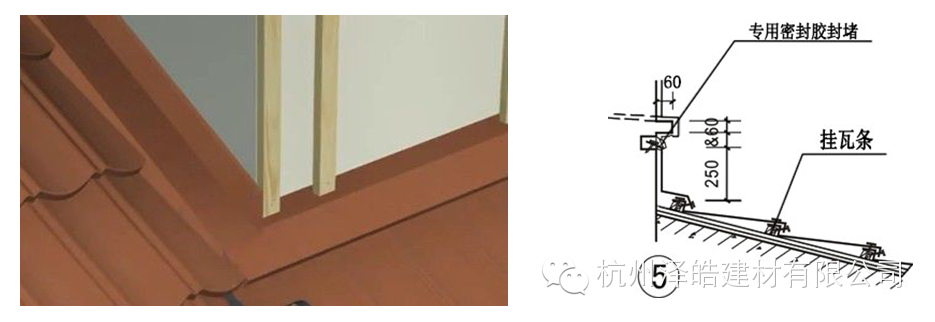

示意图 9：女儿墙等处的泛水做法

6.4.6 老虎窗四周铺设（示意图 9）

(1) 主瓦铺设到老虎窗的正面边缘，上折宽度不小于 50 ㎜，然后安装泛水板并用密封材料封 边。

(2) 老虎窗与主屋面相交形成的斜天沟可以参照斜天沟的铺设方法。 (3) 泛水板选用泽皓彩石金属瓦专用泛水板。

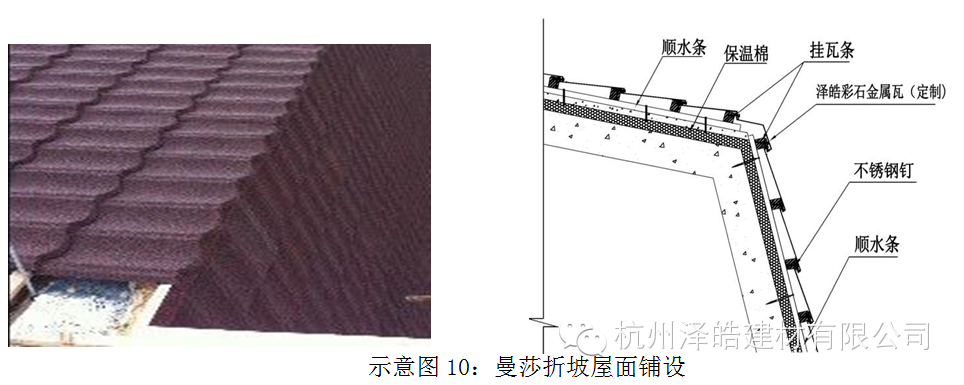

6.4.7 屋面曼莎折坡铺设（示意图 10）

(1) 曼莎折坡铺设时，根据上、下折坡面及折坡角度，采用泽皓彩石金属瓦配件现场制作 折坡件。

(2) 折坡件上、下两端分别用威纳钢瓦专用钉固定在坡面上下两侧的挂瓦条上。

(3) 折坡件上端伸进屋面彩石金属瓦下面并被瓦片盖住；折坡件下端须盖住下方的瓦片外侧。

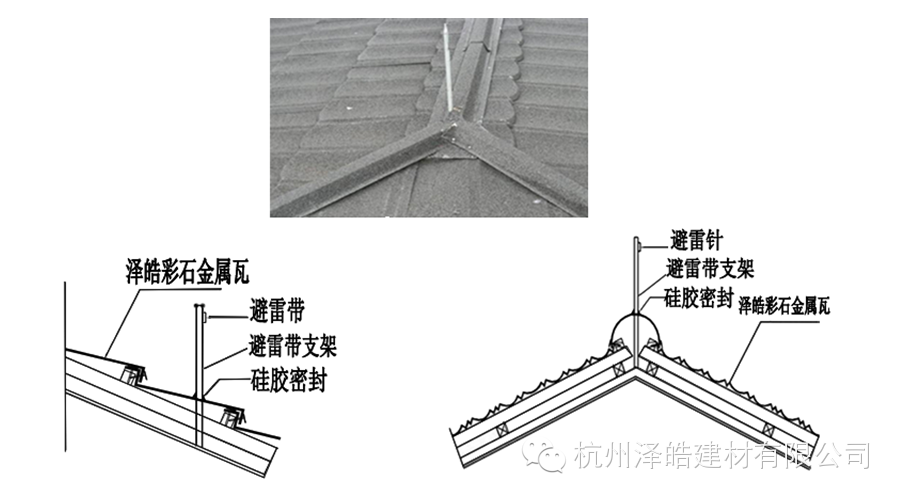

6.4.8 屋面避雷针铺设(示意图 11)

(1) 在坡面金属瓦上直接开一洞口，再用橡胶螺孔密封圈套住避雷带支架，直接穿过洞口且固定在屋面上。

(2) 在屋脊圆形脊瓦上直接开一洞口，再用橡胶螺孔密封圈套住避雷带支架，直接穿过洞口且 固定在屋脊上。

(3) 在洞口处彩石金属瓦与支架的结合部，应用密封材料封边密实。

示意图 11：屋面避雷针铺设

7、施工质量检验与验收与注意事项

示意图 11：屋面避雷针铺设

7.1 泽皓彩石金属瓦施工前应对屋面防水基层、穿出屋面的管道等前道工序进行验收，竣工 后必须提 供泽皓彩石金属瓦的质量证明及工地质检文件。

7.2 屋面竣工后，不得有渗漏现象，瓦片排列整齐、平直，不得有残留瓦片。

7.3 泽皓彩石金属瓦固定钉必须钉平、钉牢，严禁钉帽松动。
