彩色沥青瓦是一种具有装饰和防水双重功能的新型屋面材料，基于上海市“平改坡”工程的成功实践，原来一直存在渗水漏水顽症的平屋面，通过设计改造成坡屋面，屋面材料选用色彩鲜艳、质轻性柔且有防水性能的彩色沥青瓦后，使各种颜色、形状和花纹的沥青瓦通过有机结合，且结合坡屋面有效的防水系统，不仅美化了房屋的外观，更是提高了屋面的耐用性，改善了居住的舒适性。由此，彩色沥青瓦以其装饰防水的双重功能特点，在各类民用住宅、别墅的坡屋面防水工程领域的应用不断扩大，且作为坡屋面的主选瓦材之一。

一、彩色沥青瓦的性能与特点：

彩色沥青瓦是以玻璃纤维毡为胎基，经浸涂石油沥青(或改性沥青)后，一面覆盖彩色矿物颗粒，另一面撒以隔离材料所制成的新型瓦状屋面防水片材。产品质量的控制与原材料的正确选择、合理的产品配方及严密的生产工艺密切相关。

1.1 产品性能

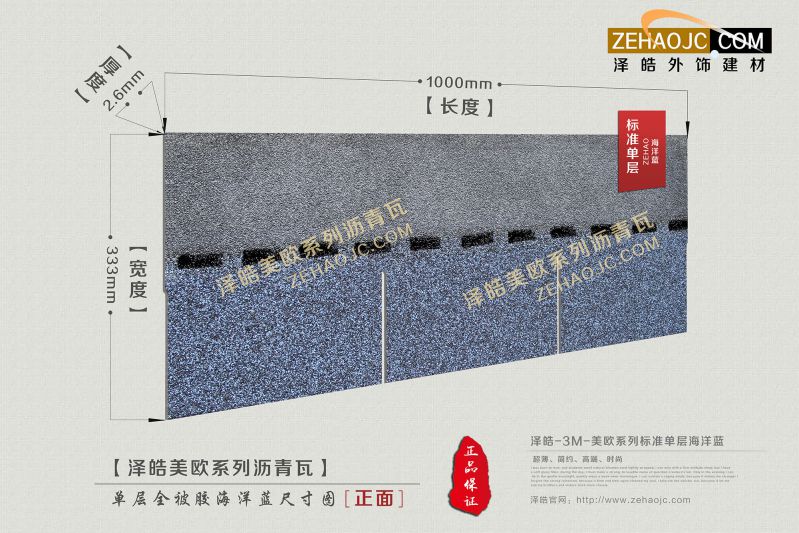

彩色沥青瓦的规格为1000mmx333mm，厚度不小于2.8mm，产品形式一般为三垂片型单层瓦。我国的彩色沥青瓦产品质量须符合国家建材行业标准《油毡瓦》( JC 503-92 )。国外的彩色沥青瓦产品标准有欧洲标准EN544e1998、美国标准ASTMD3462等。

1.2 产品特点

(1)彩色沥青瓦属国家产业政策鼓励发展产品。

(2)彩色沥青瓦的色彩鲜艳丰富。

(3)彩色沥青瓦的形状多样。

(4)施工简单无污染，施工时无需热源。

二、彩色沥青瓦的屋面工程设计

  彩色沥青瓦屋面适用于防水等级为1l、III级的屋面防水以及屋面坡度不小于20%的屋面，尤其适用于民用建筑，如低、多层住宅和别墅建筑的坡屋顶屋面，其科学规范的设计方案与合理的施工工艺标准是非常必要的。

2.1 目前坡屋面工程设计规范

  (1)《坡屋面建筑构造(一)》，图集号为00( 03 ) J202-1。该图集包括了彩以沥青瓦等三类瓦材适用于全国各地区防水等级为II,l级的民用建筑坡屋面设计规范。

  (2)《坡屋面建筑构造(有凛体系)》，图集号为O1J202-2。该图集为屋面面层是各种屋面瓦(板)的有凛体系坡屋面建筑构造设计规范。

  (3)《平屋面改坡屋面建筑构造》，图集号03J203。该图集适用于既有建筑中横墙承重的平屋面改为坡屋面建筑的设计规范。

  (4)《屋面工程技术规范》(GB 50345-2004)。该规范规定彩色沥青瓦屋面适用于防水登记为II、Ⅲ级的屋面防水。

  (5)《屋面工程质量验收规范》( GB 50207-2002)。该验收规范说明沥青瓦适用于防水等级II、Ⅲ级以及坡度不小于20%的屋面，并对沥青屋面的有关尺寸作了相应的要求。

2.2 设计规范的要点

  (1)彩色沥青瓦坡屋面的适用防水等级应为Ⅱ、 Ⅲ级，其屋面的适用坡度20度( 1:5)。彩色沥青瓦单独使用时，应按Ⅲ级屋面防水等级处理;彩色沥青瓦与防水卷材或防水涂膜复合使用时，应按Ⅱ级屋面防水等级处理。

  当屋面坡度大于等于150度或经常受大风作用的屋面，彩色沥青瓦施工时应酌情增加瓦材用钉的数量，必要时增加沥青瓦粘接剂粘贴，以采取固定加强措施。但在实际应用中，考虑到沥青瓦产品的厚度较薄(2.6mm )，且采用单层瓦施工，工法采用钉粘结合，因此，沥青瓦屋面的适宜坡度一般宜在)1:3,这主要是考虑到该屋面坡度更有利于排水畅通，提高屋面的防水功能。当屋面坡度在1:5:4之间时，沥青瓦不面应增设有效防水层。

 (2)在“平改坡”有凛体系坡屋面构造中，包括木凛条、顺水条及木望板等应选用Ⅰ、Ⅱ级木材，其含水率毛18%。凡外露的金属与木材的配件均须作防锈、防腐及表面涂层处理。

 (3)在坡屋面建筑构造中，有保温层情况下，应铺筑35厚的C15配筋细石混凝土找平层;无保温层的晴况下，应铺筑1:2.5：3.0和水泥砂浆(须加钢丝网)找平层;其厚度不宜低于25mm 。

 (4)彩色沥青瓦坡屋面设计中对于细部构造，都应根据“连续、密封、加固、适变”的原则，进行针对性设计，并提出细部构造大样，而在施工中，应认真按图施工，严格要求，精心操作。

三、彩色沥青瓦的施工应用

  坡屋面相比于平层面其建筑构造更为复杂，而“平改坡”屋面与新建坡屋面在其构造上又有所不同。因此，对于坡屋面各类节点的设计与铺设方法，包括产品及辅助材料、钢钉、粘接剂、配套施工工具等的选用，均应作详细规定，以确保工程的施工质量。如果防水设施不到位，细部构造考虑不周，就极易发生漏水现象，而这更难于维修，可能形成新的屋面质量通病。

3.1 提高屋面基层的结构刚度

在“平改坡”工程中，屋面基层通常采用的木望板，应牢固平整并具有一定的强度，这是彩色沥青瓦铺设的基本要求。因木材干缩湿胀引起变形较大的基层会直接影响到涸青瓦的铺贴质量，特别是在瓦片搭接缝处，会因木望板的变形导致出现翘边，张口等缺陷，而在钉子部位，会因基层变形引起锚固松动，严重时发生渗水现象。

在现浇钢筋混凝土坡屋面上，应视防水等级要求以及有、无保温层结构的情况，选择相应的找平层。两种找平层在施工及养护过程中应该精心操作防止基层出现诸如起皮、起砂或裂缝等缺陷。这里特别强调的是必须确保水泥砂浆或细石混凝土找平层的厚度与强度，就是要确保钢钉进入基层有足够的深度以及钢钉在基层中有足够的抗拔力。

3.2 确保基面平整

  屋面基层平整、牢固是彩色沥青瓦铺设的基本条件，基层平整不仅有利于屋面排水畅通，而且可使沥青瓦的装饰效果达到最佳。对于木望板来说主要是应选用经过干燥处理的优质木材，并在铺设时做到拼缝对齐、表面平整。对于细石混凝土或水泥砂浆找平层而言，主要确保他们的厚度与强度等级。

无论采用何种基层，其表面平整度用2m直尺检查，最大间隙不应大于5mm。

3.3 注意细部构造，防止节点渗漏

   ① 节点渗漏是各类防水屋面质量的通病之一，坡屋面因其坡度较大且构造复杂，其细部构造是屋面防水的薄弱环节。如防水措施不到位极易发生渗漏事故。所以注重细部构造的防水措施是保证沥青瓦坡屋面工程质量的关键。

     ② 细部结构包括屋面天沟、檐沟、泛水、天窗、变形缝及伸出屋面管道等。或因排水坡度不够，或因设防措施操作不当，或因沉降位移导致开裂，或因变形缝因温差变化引起防水层断裂，都会造成渗漏现象，所以应根据防水设计原则和屋面工程质量验收规范，并结合沥青瓦屋面的自身特点，在设计与施工中给予充分的注意。

     ③ 在天沟、檐沟、变形缝等部位，须增设附加防水层，并确保附加防水层应伸人压顶内部且不小于80mm，交接重叠处要用密封材料封严密实。

     ④ 在女儿墙或山墙等泛水处，沥青瓦应铺贴在立面上且高度应不小于250mm，收头部位均须固定密封。

     ⑤ 处理伸出屋面的烟囱、管道等部位，管道与找平层间应预留凹槽，并嵌填密封材料，收头处须用金属箍箍紧，并用密封材料封严密实。

     ⑥  变形缝是屋面应力变化最集中的部位，所以防水设防时应充分考虑变形的幅度，设置能满足变形要求的附加卷材防水层。

3.4 规范沥青瓦的铺贴方法

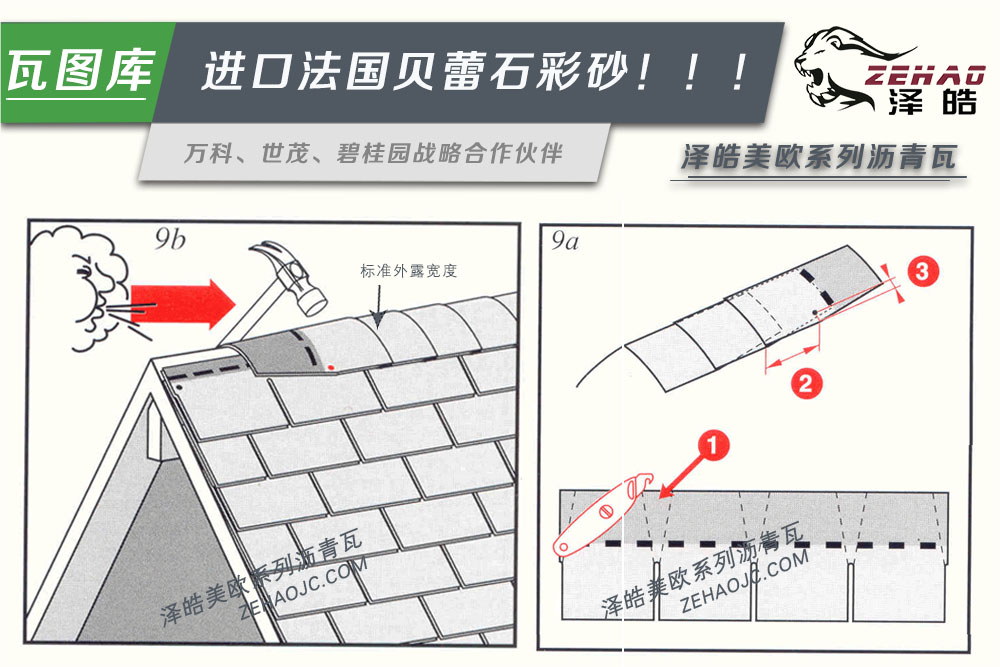

  沥青瓦的铺设采用钉粘结合，并以钉为主的施工方法。铺贴沥青瓦中的关键是必须先在基层上弹水平及垂直线各一条，垂直方向的中心线与屋脊垂直，第一条水平线要确保与屋脊线平行。铺设沥青瓦时，要保持每张瓦片的顶部与所弹的水平线吻合，侧边则应保持与垂直线吻合，上下两排的沥青瓦铺设采取错缝搭接，这样可以有效确保铺设的瓦面整齐、横平竖直、接缝严密。

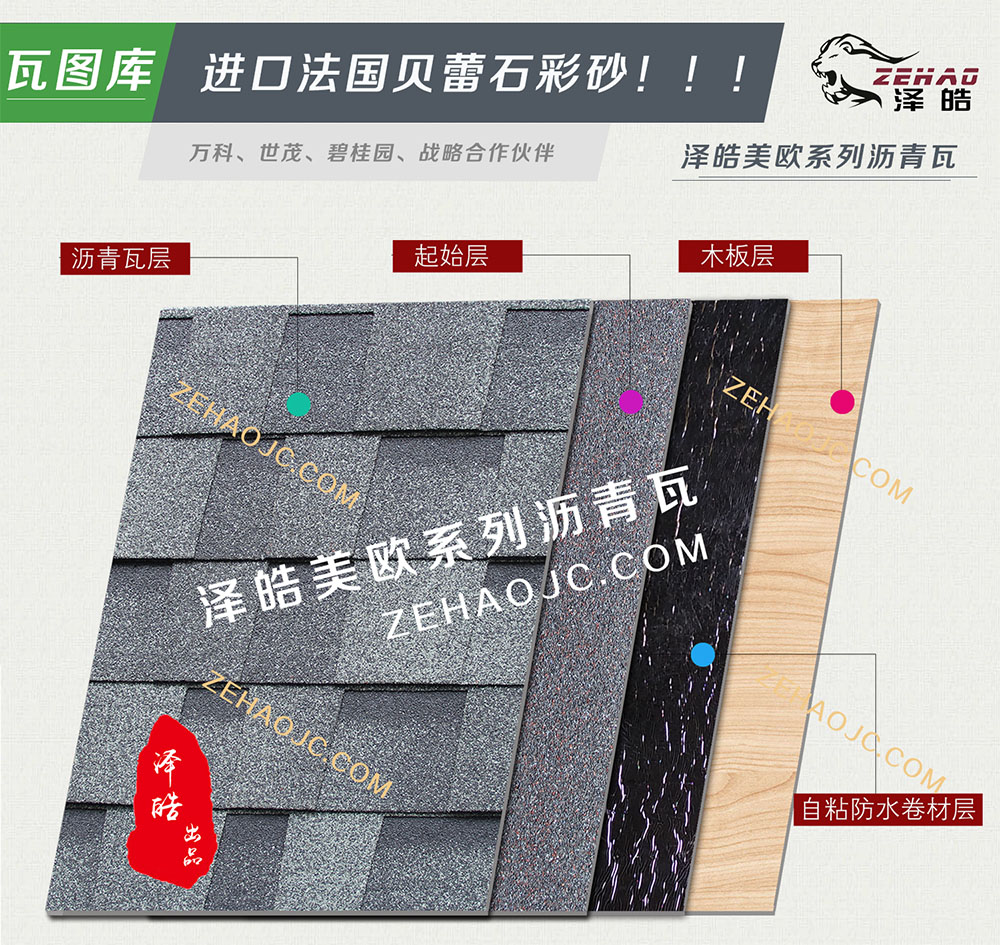

  必须注意的是，初始层瓦须去掉瓦裙后，将自粘胶的面朝上并偏向檐口处，与屋面基层接触的面满涂沥青瓦粘接剂，沿屋面的坡底处直接铺设并用钢钉固定在基层上，然后依次铺贴瓦片。固定沥青瓦的专用钢钉须符合规范要求，并应深人屋面基层至少20mm，以确保锚固质量。当屋面坡度大于等于150度或常受大风作用的坡屋面，应酌情增加瓦材用钉的数量，同时辅助于适量的沥青瓦粘接剂粘贴，当冬季进行沥青瓦铺设时，瓦片上的自粘胶带因低温无法及时、有效发挥作用时，也应适量增加沥青瓦粘接剂辅助粘贴，涂抹粘接剂时应薄而均匀，避免过厚或不平整引起瓦面搭接产生空隙及高温时流淌污染瓦面。

3.5 防止瓦片脱落

在沿海及大风地区尤其要注意瓦片脱落问题。彩色沥青瓦的固定在一般情况下，每张瓦片不少于4-5个钉子(三垂片型用4个，四垂片型用5个;若屋面坡度大于150度或常受大风作用时，则应增加至6-7个钉子。在水泥基层上，其钢钉直径应不小于2.67mm，钉帽直径不小于9.5 mm，钉子长度一般为25-32mm的铺钉时，钉子须垂直打人以确保锚固质量

彩色沥青瓦作为坡屋面的主选用材之一，其市场前景十分广阔。我国生产的彩色沥青瓦质量水平已接近国外同类产品，某些性能还有所超越，目前正在研制开发更具立体感的叠层彩色沥青瓦，单片套色沥青瓦等新产品，相信随着产品标准的修订出台和施工技术规范的不断完善，必将有助于确保彩色沥青瓦的健康发展。
